TEC:超能課堂(253):風冷、水冷之后,“半導體制冷”能帶來PC散熱的革命嗎?

Author:

Time:1900/1/1 0:00:00

風冷以及水冷,都是大家比較熟悉的散熱模式了。其實大家平時使用的一體式水冷,其部分原理仍舊屬于“風冷”的范疇,不過是散熱器的導熱介質由熱管的“蒸發-凝結”自動循環原理,替換為依靠由水泵電機主動循環帶動的液體傳導,最終所有的熱量還是通過風扇的轉動,形成強制對流,將鰭片或冷排的熱量傳遞到環境中幫助芯片降溫。因此,風冷與水冷散熱器都屬于“被動”的散熱的形式,因為芯片的高溫與環境的低溫所產生的溫差范圍,決定了傳統散熱器作為"熱量的搬運工",最多只能將芯片的溫度降低至接近環境溫度。

隨著人類對于芯片計算能力的不斷追求,越來越多的晶體管被塞入了計算芯片,每一個計算單元的密度都在不斷提高,同時更高的頻率也帶給芯片更高的工作電壓與功耗。可以預見的是,未來數年我們都還將繼續追求提升芯片的計算性能,那么也意味著我們也需要不斷的持續攻克芯片溫度的散熱問題。僅僅依靠現有的“被動散熱”已經有些力不從心,是否需要一種“主動制冷”的新模式出現?

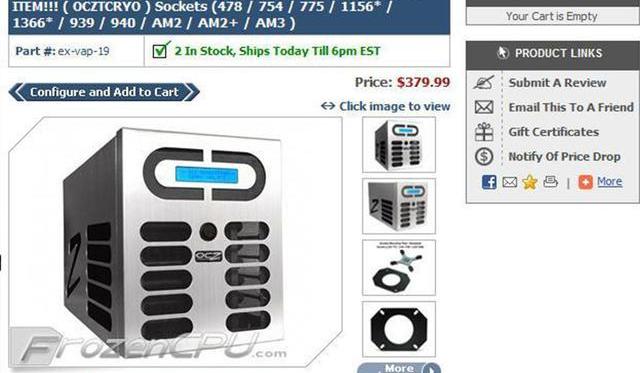

其實關于處理器的散熱模式,一直并不局限于常見的風冷/水冷。為了解決溫度問題,實現某些極端的目標,極客們不斷的嘗試油冷,壓縮機制冷,液氮,干冰等降溫方法。曾經最接近零售市場使用的OCZCRYO-Z系列壓縮機能夠通過相變制冷可以使蒸發器溫度達到-45℃,甚至有國外發燒友通過自制三級壓縮機系統,將溫度降至了-196℃,已相當于液氮的蒸發溫度。但是由于高昂的成本與復雜的使用方式,壓縮機系統是不可能普至到家庭使用。液氮,干冰就更是僅針對極限超頻這一特定目標的特殊手段而已,蒸發/升華速度非常快,只能帶來短時間的極限效能,這些方式并不具備充分的可控性與可復制性。

幣安將于7月18日對BNB信標鏈進行錢包維護:7月14日消息,幣安公告稱,將于北京時間7月18日15:00對BNB信標鏈(BEP2)進行錢包維護,維護時間大約需1小時。BNB信標鏈將于北京時間7月18日14:55起暫停充值與提現。錢包維護期間,BNB信標鏈(BEP2)上的數字資產/貨幣交易不會受到影響。[2023/7/14 10:55:29]

那么有沒有一種看上去可控性高,使用簡易,成本低廉的散熱方式,來解決現有處理芯片的高溫問題呢?答案可能還是有的,那就是利用熱電效應原理的的半導體制冷技術。隨著今年11月IntelCryo相關相關的公布,接下也會有采用熱電制冷的民用級散熱器出現在DIY市場中,我們今天就來聊聊有關半導體制冷那些事。

什么是半導體制冷?

要了解半導體制冷這一具體到終端的技術應用,我們需要先了解的一個有關電與熱的基礎原理:熱電效應。

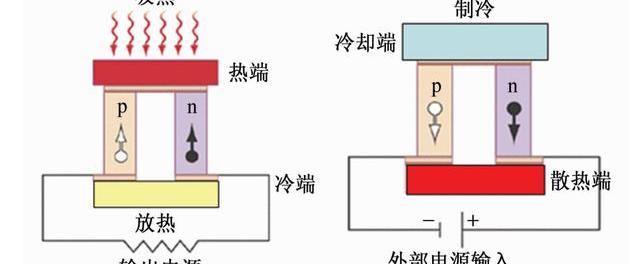

圖片來源:《理化檢驗-物理分冊-熱電材料的應用、研發及性能測試進展》李蒙等著

熱電效應是一個由溫差產生電壓的直接轉換,且反之亦然。簡單的放置一個熱電裝置,當他們的兩端有溫差時會產生一個電壓,而當一個電壓施加于其上,他也會產生一個溫差。這個效應可以用來產生電能、測量溫度,冷卻或加熱物體。因為這個加熱或制冷的方向決定于施加的電壓,熱電裝置讓溫度控制變得非常的容易。

熱電效應并非是一個獨立存在的術語,這個理論包含了三個分別經定義過的效應,分別是:塞貝克效應,帕爾貼效應與湯姆森效應

Volatility Shares聯創:現貨ETF可能是最有效的投資方式:金色財經報道,Volatility Shares聯合創始人兼總裁Justin Young表示,希望投資比特幣的投資者正在尋找“最簡單、最受監管的方式”進行投資。為此,現貨ETF可能是最有效的方式。就ETF發行人提出的這些申請而言,這對于投資者來說就像是最好的選擇。[2023/7/9 22:26:12]

塞貝克效應

1821年德國人塞貝克發現當兩種不同的導體相連接時,如兩個連接點保持不同的溫差,則在導體中產生一個溫差電動勢:

ES=S.△T

式中:ES為溫差電動勢,S為溫差電動勢率,△T為接點之間的溫差

帕爾貼效應

1834年法國人珀爾帖發現了與塞貝克效應的相反效應,即當電流流經兩個不同導體形成的接點時,接點處會產生放熱和吸熱現象,放熱或吸熱大小由電流的大小來決定。

Qл=л.Iл=aTc

式中:Qπ為放熱或吸熱功率π為比例系數,稱為珀爾帖系數,I為工作電流,a為溫差電動勢率,Tc為冷接點溫度

湯姆森效應

英國物理學家威廉·湯姆森于1854年發現,當電流流經存在溫度梯度的導體時,除了由導體電阻產生的焦耳熱之外,導體還要放出或吸收熱量,在溫差為△T的導體兩點之間,其放熱量或吸熱量為:

Qτ=τ.I.△T

式中:Qτ為放熱或吸熱功率,τ為湯姆遜系數,I為工作電流,△T為溫度梯度

通俗的講就是,第一,熱能產生電;第二,電也能讓導體產生溫差;第三,電流在溫差不均勻導體中流過時,還會吸收并釋放一定的熱量,形成高溫放熱與低溫吸熱的狀態。那么我們通過對導體成分的變化以及對電流的控制,便能夠形成各種可控的具體應用,比如熱能發電:可運用于軍事,航天,民用能源等各種領域;熱電制冷:與溫差發電相反,將電能轉化為熱能,制造出溫差電制冷機,由于這種類型的只能裝置無需壓縮機,也無需氟利昂等制冷劑,而且具有結構簡單、體積小、重量輕、作用速度快、可靠性高、壽命長、無噪聲等優點。此外,熱電冷卻不需要像機械制冷那樣不斷填充化學消耗品,沒有活動部件,也就沒有磨損,維護成本很低,同樣適用于軍事,航天,工業及民用制冷需求。我們今天重點要聊的“半導體制冷片”,便是熱電效應在制冷應用中的一種具體裝置形式。

BitMEX再次延長Rene Pickhardt的比特幣開發者贈款,后者將繼續研究閃電網絡路由可靠性:5月30日消息,BitMEX 已將對 Rene Pickhardt 的比特幣開發者贈款延長 6 個月至 2023 年 11 月,這是 BitMEX 第四次向 Rene Pickhardt 提供資助。Rene Pickhardt 表示其打算繼續研究閃電網絡協議的路由可靠性。[2023/5/30 11:48:23]

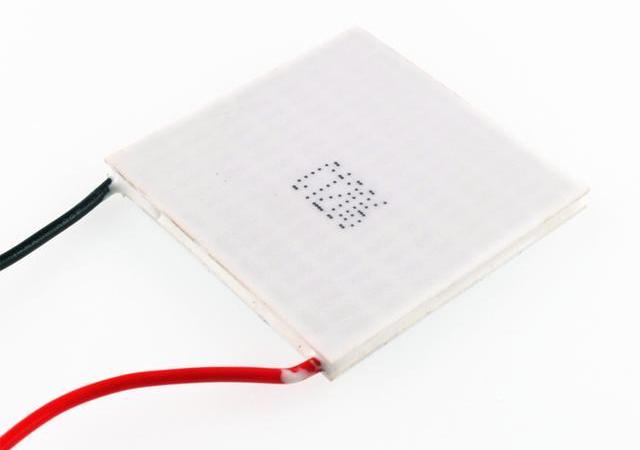

什么是半導體制冷片?

剛才講到的帕爾帖效應自發現100多年來并未獲得實際應用,因為金屬半導體的珀爾帖效應很弱,無法應用于實際。直到上世紀90年代,原蘇聯科學家約飛的研究表明,以碲化鉍為基的化合物是最好的熱電半導體材料,從而出現了實用的半導體電子致冷元件:熱電致冷器。

與傳統的風冷和水冷相比,半導體致冷片具有以下優勢:1.可以把溫度降至室溫以下;2.精確溫控;3.高可靠性;4.沒有工作噪音。

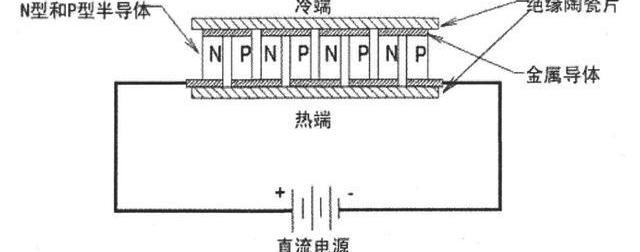

圖片來源:《熱管散熱型半導體冷箱的理論分析及實驗研究》曹志高2010

在TEC制冷片中,半導體通過金屬導流片連接構成回路,當電流由N通過P時,電場使N中的電子和P中的空穴反向流動,他們產生的能量來自晶格的熱能,于是在導流片上吸熱,而在另一端放熱,產生溫差。帕爾帖模塊也稱作熱泵,它既可以用于致熱,也可以致冷。半導體致冷片就是一個熱傳遞工具,只要熱端的溫度高于某溫度,半導體制冷器便開始發揮作用,使得冷熱兩端的溫度逐漸均衡,從而起到致冷作用。能夠運用與PC散熱器的半導體制冷片,便是這樣的原理。TEC散熱片的吸熱端貼近發熱的CPU,給CPU降溫,TEC另外一面進行放熱,其具備無噪聲、無振動、不需制冷劑、體積小、重量輕等特點,且工作可靠,制冷速度極快,易于進行溫差冷量可控調節。

去中心化預言機UMA推出Token質押功能:3月2日消息,去中心化預言機 UMA 宣布其 Token 質押功能現已上線,用戶可質押 UMA Token 以賺取協議釋放 Token 并可通過質押參與投票。此外,UMA 質押的第一周不會有任何獎勵,這是為了盡可能公平地分配獎勵,方法是在分配獎勵之前為所有參與者提供充分的機會參與質押。[2023/3/2 12:39:09]

聽起來很適合PC芯片這種功耗波動較大的發熱體,而且并不是新的技術,為什么以前廠商并沒有深入嘗試將TEC制冷應用于PC散熱領域呢?

TEC半導體制冷應用于PC散熱的難點

能耗較高

對普通家用PC來說,使用TEC散熱器的能耗比過低。目前半導體制冷系數較小,制冷時消耗的能量遠大于制冷量。比如EK目前公布的EK-QuantumXDeltaTEC水冷頭滿負荷工況功耗為200W,甚至某些情況下超過了它的服務對象CPU。我們的電腦10年主流電源功率為300W,5年前約為400W,如今也不過500W左右,并沒有足夠多的盈余的功率空間留給TEC制冷設備使用。所以除了少部分擁有大功率電源的高端臺式機,TEC散熱器現階段還無法成為主流的PC散熱解決方案。

大功率TEC無法獨立工作

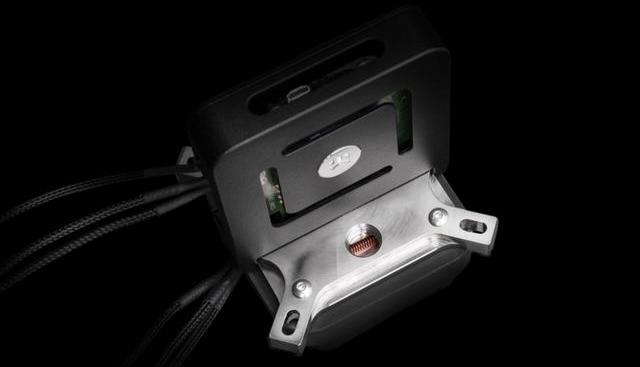

TEC制冷片在工作時,冷端制冷的同時需要在熱端進行有效的散熱,需要散去的熱量包含帕爾貼效應釋放的熱量和制冷片本身的焦耳熱。也就是說,TEC制冷裝置若要進行大功率制冷輸出給CPU散熱的同時,自身也需要被持續散熱,應用在PC領域的話,就是還需要疊加較高性能的水冷來進行TEC制冷片的散熱。所以無論是EK-QuantumXDeltaTEC還是酷冷至尊ML360Sub-Zero,最終呈現的TEC產品均為水冷+TEC制冷裝置融合的產物。

數據:灰度GBTC溢價率略微收窄,目前為-39.2%:金色財經報道,數據顯示,灰度投資比特幣信托基金(GBTC)的負溢價率略微收窄,目前溢價率為-39.2%,此前一度跌至-45%。此外當前ETH信托溢價為-40.19%。[2022/11/25 8:06:09]

對于壓制高功耗CPU的散熱性能領先幅度存疑

按照目前廠商已公布的數據,EKTEC結合分體式水冷的情況下,最多壓制338W的CPU,酷冷TEC在結合360一體式水冷的情況下,可壓制最大功率為250W的CPU,對比傳統的高性能360水冷散熱器,在面對全核滿載的高功耗處理器的情況下,領先幅度可能沒有想象的大。

工作溫差較大易導致主板元器件結露損壞

空氣中的水分在面對TEC制造的較大溫差環境,在低于室溫的部件位置容易形成結露,需要在處理器周圍設計一定的密封環境,避免結露風險。

需要軟硬件精密無縫配合

CPU運行過程中,頻率與功耗波動較大,需要制冷片的能夠靈敏的針對CPU功耗、溫度進行實時調節,而不是簡單粗暴的“全功率制冷-暫停制冷”模式循環。如果要讓TEC變得智能好用,就需要軟硬件結合的控制系統,從頻率,溫度,濕度,功耗,電壓全方位的進行接管監測。IntelCryo項目的成立,進行各種軟硬件通用標準的建立,就是為了讓這一套完整的TEC制冷方式能夠實現民用化。

成本較高

目前應用于PC領域的TEC半導體散熱器,已知的酷冷至尊ML360Sub-Zero零售價為2999元人民幣,EK-QuantumXDeltaTEC僅分體式水冷頭約合2350元人民幣,在沒有足夠量產的情況下,加之新品新技術溢價,成本一定非常高昂,售價比常規360一體式水冷高出2~3倍。至少在TEC類型散熱器的產品生命周期前端,并不會進入尋常家庭被普遍使用。

TEC半導體制冷應用于PC的優點

制冷溫度可以低于環境溫度甚至低于0度

TEC散熱器能夠產生足夠大的溫差,只要功率足夠,從+90℃到-130℃都可以實現。當CPU功耗處于某個較低的功耗區間時,TEC能讓其內核的溫度低于環境溫度。注意,這種低于環境溫度的情形,并非任何時候民用低功率TEC散熱器都能達成,僅能在CPU低功耗運行的過程中能夠產生低溫。

TEC具備的大溫差制冷特性,能更好解決晶體管密集的工藝下的發熱問題

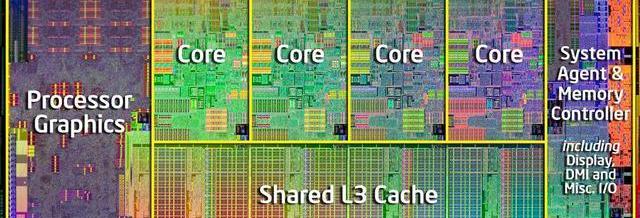

隨著工藝制程的提升,晶體管密度增加,CPU的核心的封裝DIE面積越來越小,根據熱力學原理,導熱面積越小的情況下,需要更大的溫差來維持熱傳導性能,溫差較小的傳統散熱形式無法解決這個問題。即便CPU功耗并不高,但仍然會嚴重積熱,導致頻率上限過低。但CPU的發展之路注定了晶體管密度還將繼續提升。TEC天然具備較大的溫差屬性,可能是解決小面積高熱量傳導的最佳方案。

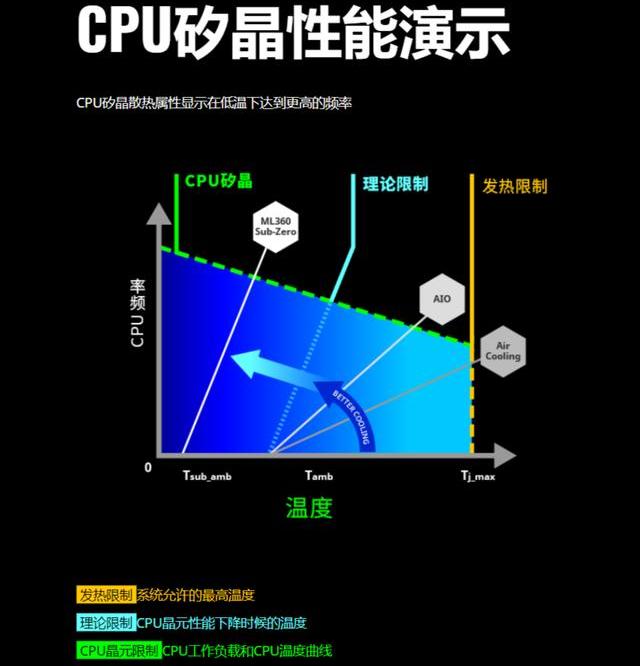

TEC散熱器更符合CPU矽晶在工作時的頻率/功耗/電壓/溫度四者關系特性

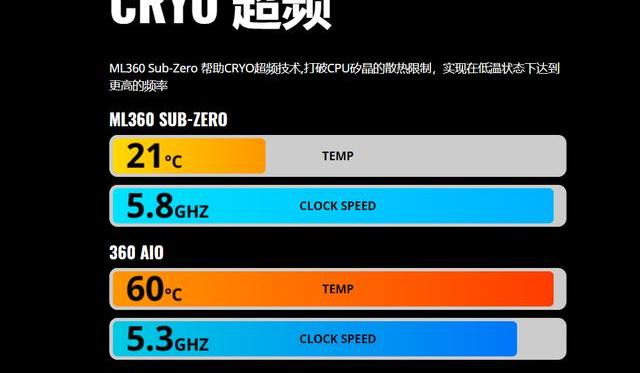

CPU內核溫度越低,就能在同功耗甚至更低的功耗下,達到更高的頻率,可簡單理解為CPU都是低溫高能,高溫低能的產品。平時大家無法體會到這個特性,是因為性能最強的風冷和水冷都無法做到讓處理器低于室溫,使其內核穩定的停留在到0℃~20℃的穩定溫度區間。打個比方,假如讓一顆CPU的某一個核心運行在5.5GHz的超高頻,在TEC的壓制下,可以將其控制在50℃,50W功耗,1.3V電壓;如果沒有TEC的大溫差制冷,這個核心溫度會急劇提升至90度以上,在高溫下要維持內核的高頻,電壓會提升至1.45V,單核功耗提升至80W,最終導致CPU無法穩定高頻運行。用TEC散熱器,就相當于開啟了一個特別定制的CPU舒適溫區,讓部分核心去沖擊在傳統散熱條件下無法達成的高頻率。

提升普通應用的處理器性能

并非所有程序都能夠很好的利用主機的多核心資源,我們日常辦公,游戲等應用仍然更需要強勁的單核心性能而非多核低頻,因此TEC散熱器能夠幫助用戶便利的達到符合實際應用需求的更高頻率,即便是核心不那么多,也能帶來更好的實際性能。這也是類似于Inteli59600K,Inteli510600K這類少核高頻處理器存在的意義。

可精確智能控制,可批量生產,可控體積的另類超頻工具

TEC散熱器,正因為更符合CPU內核“低溫高能,高溫低能”的工作特性,同時具備可量產,可精確智能調節的屬性,就能夠在某些特定目標下替代不可控且繁瑣的液氮超頻,成為新概念的超頻工具。

TEC半導體制冷應用于PC領域的前景

TEC半導體制冷并非全新技術,這是一位理論概念已存在了100多年,且實際應用于工業,航天,軍事領域已經幾十年的老朋友。從概念上來說,TEC半導體制冷散熱器所具備的優勢特性,的確能夠與PC主機硬件有一個好的結合。假如未來量產后的成本能夠大幅度降低,將這個目前看上去挺神秘的“黑科技”下放到常規的240水冷并適當提升售價,對終端用戶來說,將不僅僅是得到了一個散熱器,它還是一個夠發揮自己獨特屬性,幫用戶提升額外性能的工具。對于這個“外掛”,我們沒理由不期待!
